Introducción
Cuando buscamos cómo funciona una planta fotovoltaica, a menudo encontramos explicaciones simplistas pensadas para el autoconsumo doméstico. Pero una central solar a gran escala (Utility Scale) es una obra de ingeniería mucho más compleja. No se trata solo de poner paneles en un tejado; hablamos de gestionar Megavatios (MW), alta tensión y estabilidad de red.
En PV Maps, donde analizamos la infraestructura solar global, sabemos que entender el funcionamiento técnico es clave para inversores y desarrolladores. En este artículo, desglosamos el proceso desde la física del panel hasta la inyección a la red eléctrica, y te mostramos visualmente cómo se orquesta todo el sistema.
Sección 1: ¿Qué es realmente una Planta Fotovoltaica?
Técnicamente, una planta fotovoltaica es una central de generación eléctrica que transforma la radiación solar en energía eléctrica mediante el efecto fotoeléctrico, para su posterior inyección a la red de transporte o distribución.
A diferencia de las instalaciones residenciales, estas plantas actúan como nodos críticos en el sistema eléctrico nacional, compitiendo en el mercado mayorista de energía y requiriendo sistemas avanzados de control y monitorización.

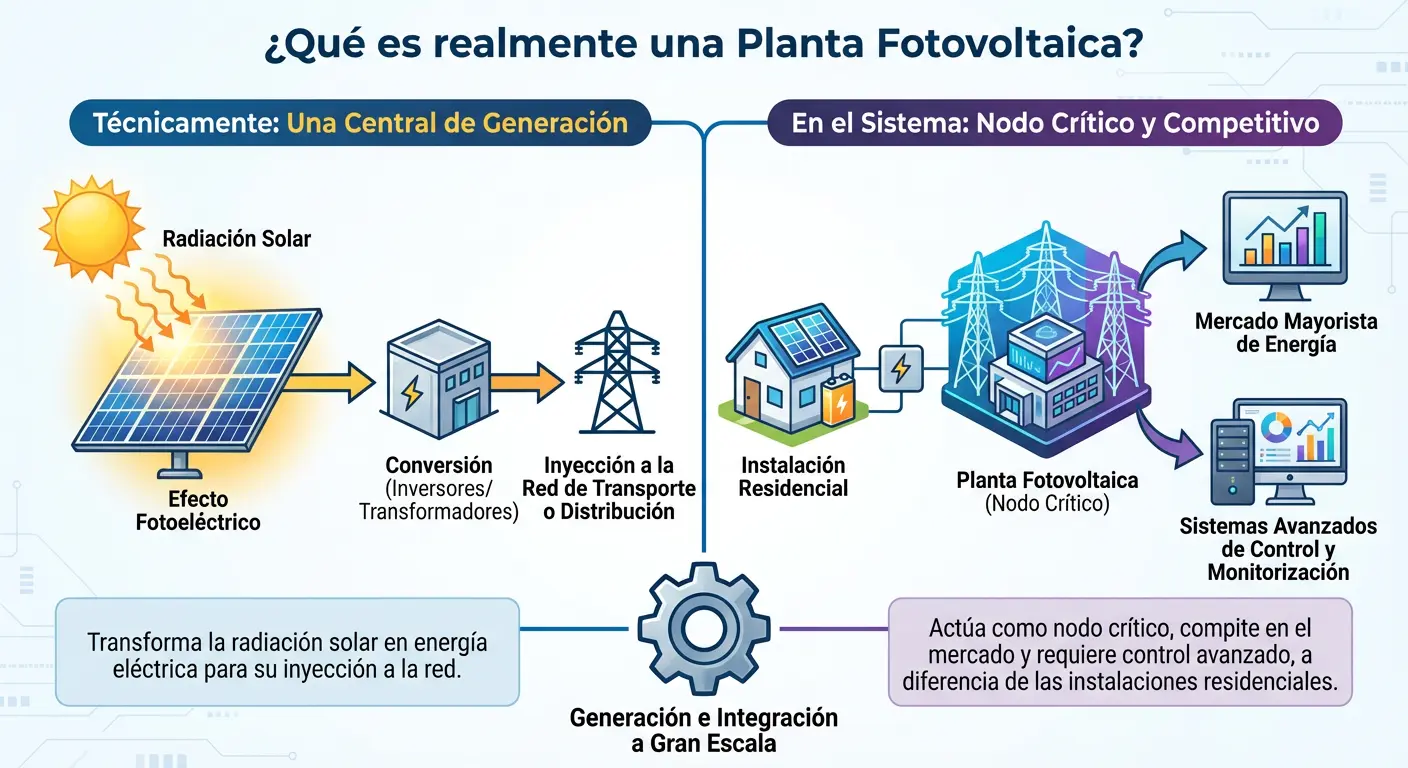

Fig. 1: Infografía detallada sobre que es realmente una planta fotovoltaica.
Sección 2: Componentes Principales de una Central Solar
Para entender el funcionamiento global, primero debemos diseccionar la planta. Estos son los elementos que encontrarás en cualquier parque solar moderno en 2025:
- Campo Generador (Módulos): Miles de paneles solares interconectados. Hoy en día, la mayoría son bifaciales (captan luz por ambas caras).
- Estructuras y Seguidores (Trackers): A diferencia de las estructuras fijas antiguas, las plantas modernas usan seguidores de un eje que mueven los paneles de Este a Oeste, aumentando la producción hasta un 25%.
- Inversores: Equipos de electrónica de potencia que convierten la Corriente Continua (CC) de los paneles en Corriente Alterna (CA).
- Centros de Transformación (CT): Elevan la tensión de salida de los inversores (ej. 800V) a Media Tensión (ej. 30kV) para reducir pérdidas internas.
- Subestación Elevadora: El punto final de la planta. Eleva la energía a Alta Tensión (132kV, 220kV o 400kV) para volcarla a la red general.
- Sistemas BESS (Almacenamiento): Cada vez más comunes, son contenedores de baterías de Litio-Ferrofosfato que almacenan excedentes para venderlos cuando no hay sol.

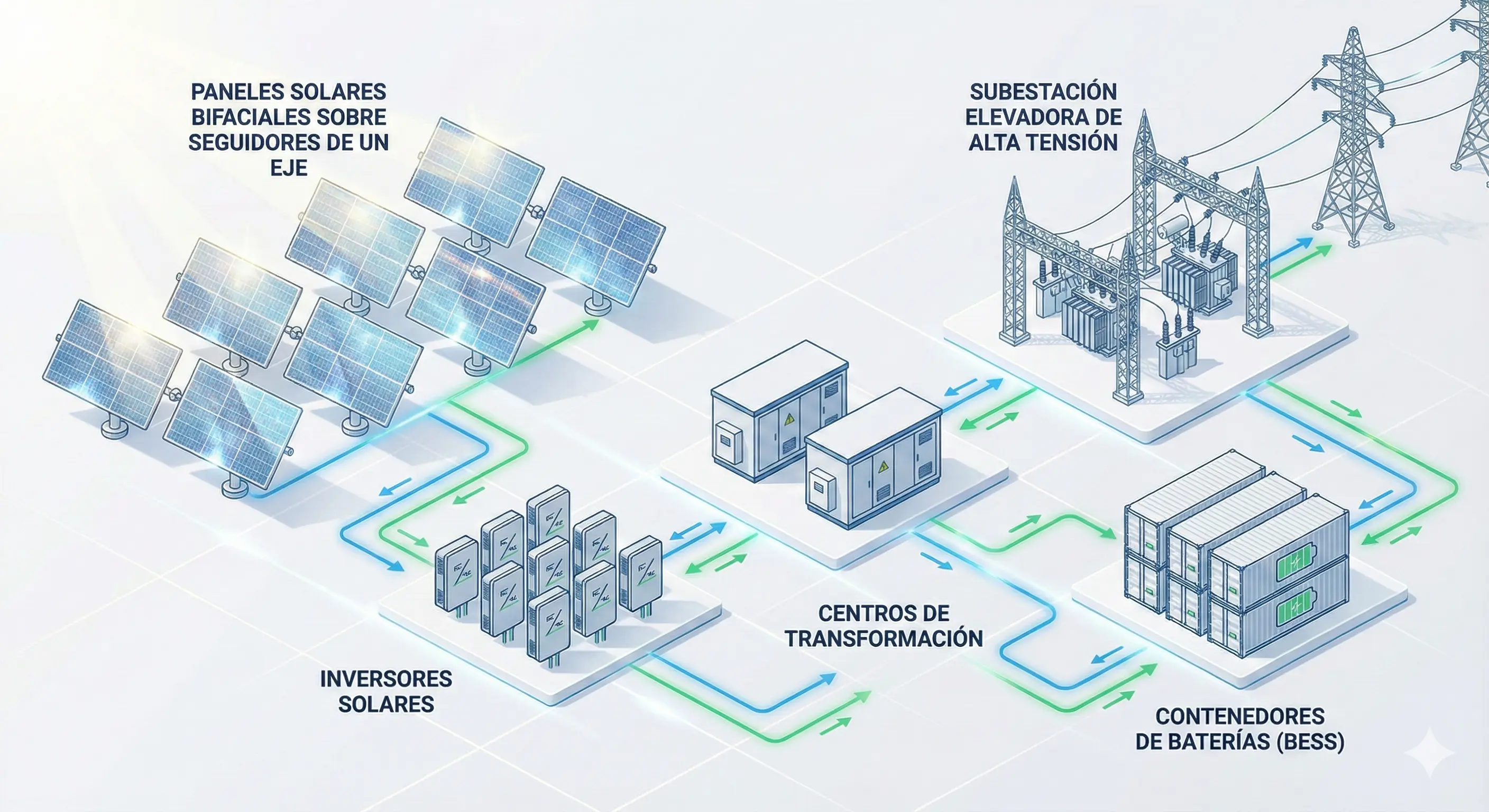

Fig. 2: Infografía de los componentes principales de una planta fotovoltaica moderna.
¿Cómo viaja la energía? El proceso ocurre en milisegundos, pero sigue una ruta estricta. Como has visto en la visualización interactiva al inicio del artículo, el flujo es continuo. Aquí tienes el esquema unifilar clásico para entenderlo en detalle:

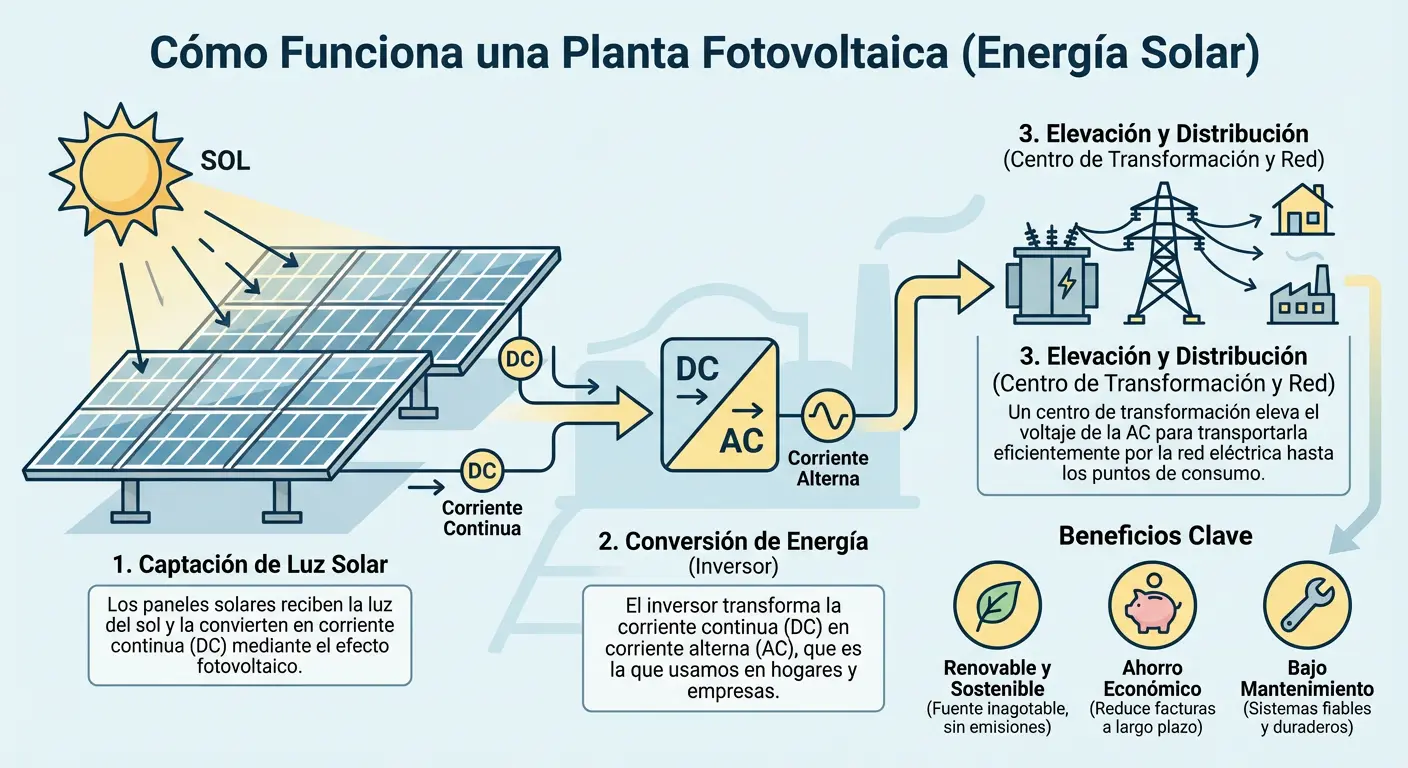

Fig. 3: Infografía detallada del flujo de energía en una planta fotovoltaica.
El proceso explicado:
- Captación (Efecto Fotovoltaico): Los fotones de luz impactan en el silicio de las células, excitando electrones y generando Corriente Continua (CC).
- Agrupación: La energía de varias hileras de paneles (strings) se reúne en cajas de combinación (string boxes) que protegen el sistema.
- Inversión (CC a CA): La electricidad llega al inversor. Aquí se transforma en Corriente Alterna (CA) y se sincroniza con la frecuencia de la red (50Hz).
- Transporte Interno: La energía viaja subterráneamente a Media Tensión hasta la subestación de la planta.
- Evacuación: En la subestación, el transformador principal inyecta la energía a la Línea de Alta Tensión de la compañía eléctrica (REE en España, por ejemplo).
Sección 4: Tipos de Plantas Fotovoltaicas
Aunque el competidor básico distingue entre “aisladas” y “conectadas”, en el sector profesional la clasificación es más precisa:
- Plantas Conectadas a Red (On-Grid): Son el 99% de los parques solares. Venden toda su producción.
- Plantas Híbridas: Combinan fotovoltaica con eólica o almacenamiento (baterías) en el mismo punto de conexión, optimizando el uso de la red.
- Agrovoltaica: Plantas elevadas que permiten cultivos o pastoreo debajo, maximizando el uso del terreno.
- Flotantes (Floating PV): Situadas sobre láminas de agua, reducen la evaporación y mejoran la eficiencia de los paneles gracias a la refrigeración natural.
Fig. 4: Clasificación de los diferentes tipos de plantas fotovoltaicas.
Sección 5: La Clave Oculta: Ubicación e Inteligencia de Datos
Ahora que sabes cómo funciona, la pregunta del millón es: ¿Dónde funciona mejor?
Una planta con la mejor tecnología fracasará si se ubica en un punto con saturación de red o baja radiación. Aquí es donde la ingeniería se cruza con la geografía.
Factores críticos de localización:
- Recurso Solar (GHI): Irradiación anual por metro cuadrado.
- Orografía: Los terrenos planos reducen costes de movimiento de tierras.
- Distancia a Subestación (POI): Cada kilómetro de línea de evacuación cuesta cientos de miles de euros.
En PV Maps, hemos digitalizado estas variables. Nuestra plataforma permite ver no solo dónde están las plantas actuales, sino entender por qué están ahí, ayudando a analistas a identificar las oportunidades del futuro.

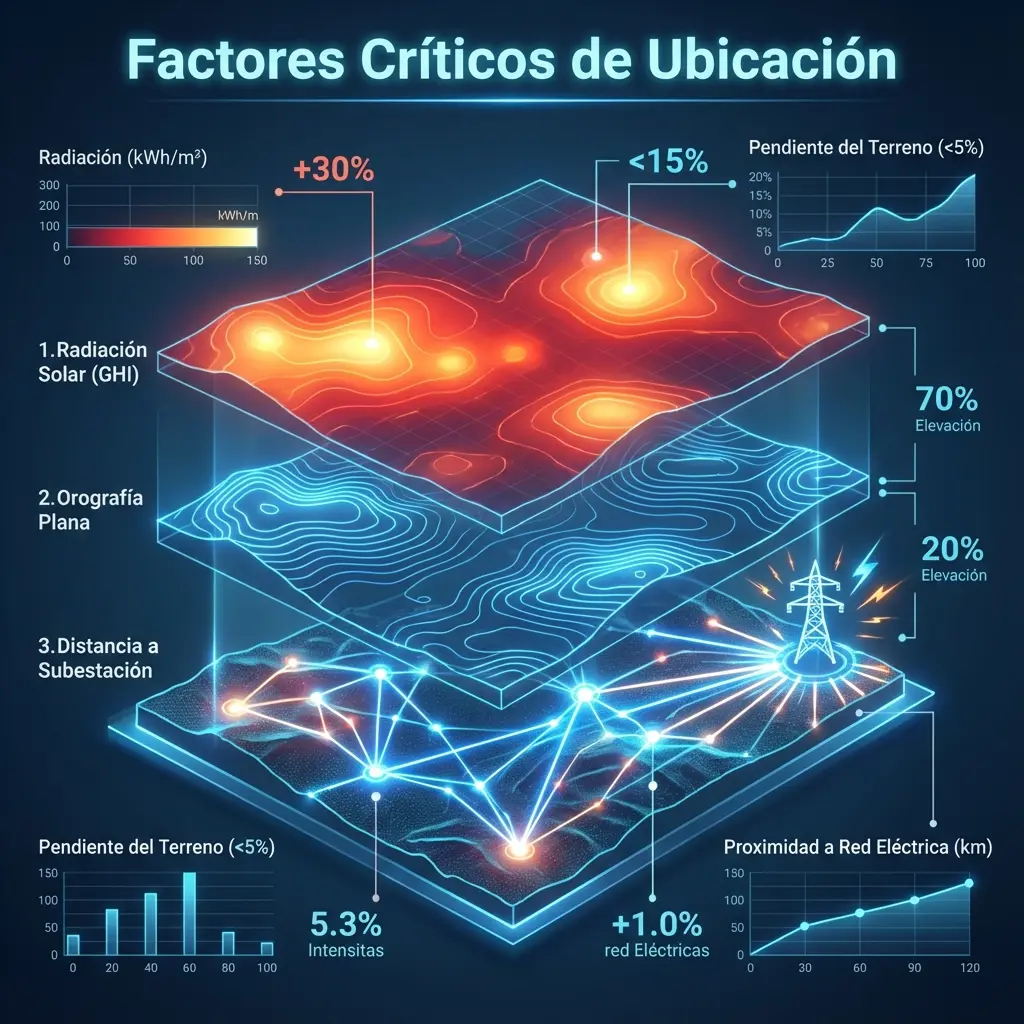

Fig. 5: Visualización de los factores críticos para la ubicación óptima de una planta solar.
Preguntas Frecuentes (FAQ)
¿Cuál es la vida útil de una planta fotovoltaica?
La vida útil estándar de diseño es de 25 a 30 años. Sin embargo, los paneles solares modernos pueden seguir operando por encima del 80% de su rendimiento original incluso después de 35 años. El mantenimiento preventivo es clave para maximizar esta longevidad.
¿Qué diferencia hay entre una planta solar térmica y una fotovoltaica?
La fotovoltaica convierte la luz directamente en electricidad mediante semiconductores. La térmica (o termosolar) usa el calor del sol para calentar un fluido, generar vapor y mover una turbina. La fotovoltaica es más económica y escalable hoy en día.
¿Cuánta energía produce 1 MW de fotovoltaica?
Depende de la ubicación (radiación) y la tecnología (fija o seguimiento). En España, 1 MW instalado suele producir entre 1.800 y 2.200 MWh al año con seguidores a un eje.
Conclusión
El funcionamiento de una planta fotovoltaica es una sinfonía de física y electrónica. Desde el impacto silencioso de un fotón hasta la alimentación de industrias enteras, cada componente juega un rol vital.
Sin embargo, en un mercado saturado, el éxito de estos proyectos ya no depende solo de cómo se construyen, sino de dónde se planifican. Si quieres profundizar en el mapa solar global, explora nuestras herramientas en pv-maps.com.
