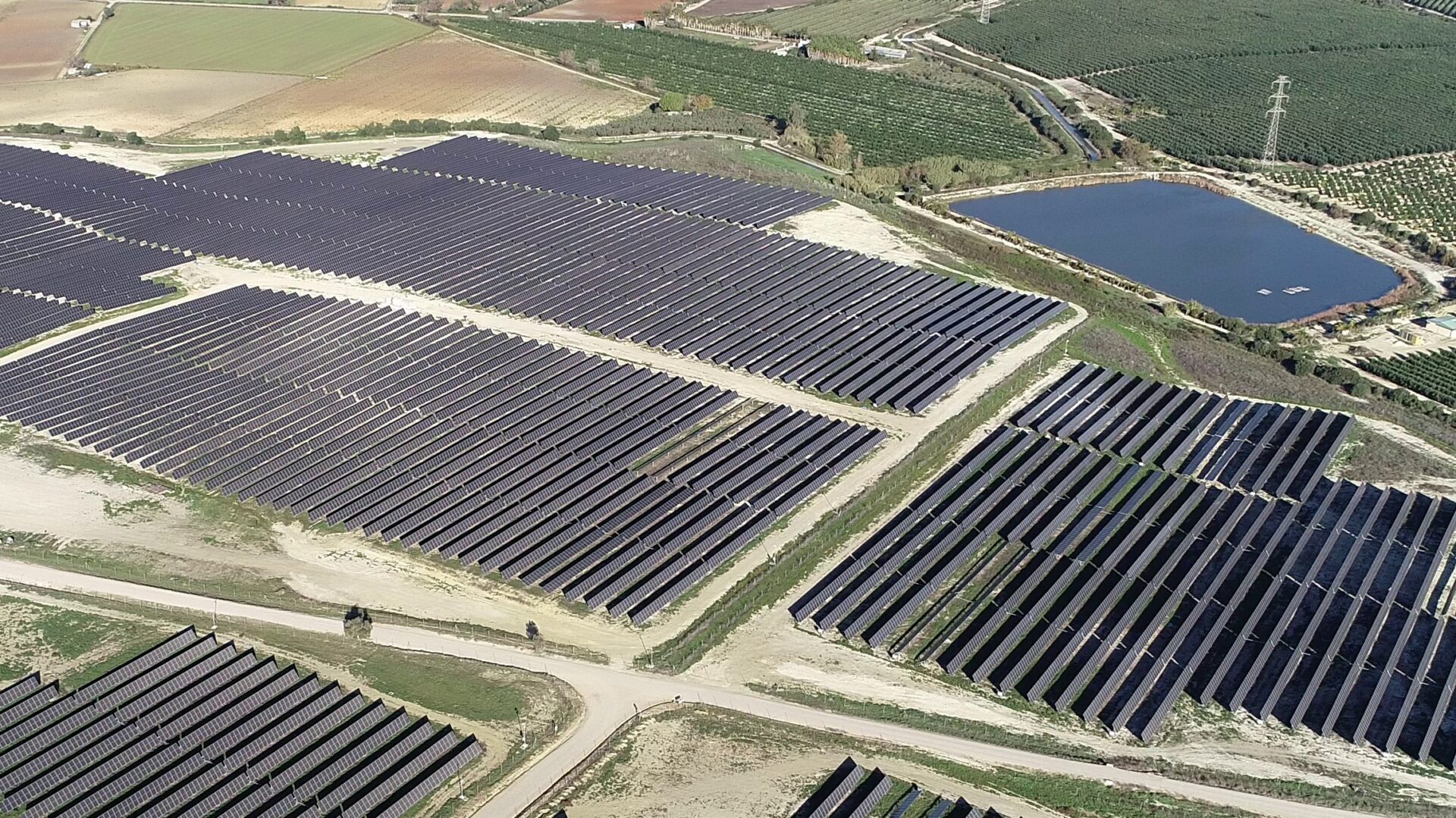

Planta Solar Fotovoltaica Sigma (Arcos 1, 2, 3, 4 y 5)
La planta fotovoltaica Sigma es un complejo solar conformado por un conjunto de cinco plantas situadas en el término municipal de Jerez de la Frontera (Cádiz). Las cinco instalaciones se denominan Arco 1, Arco 2, Arco 3, Arco 4 y Arco 5, todas promotoras por sociedades filiales (Arco Energía 1 SL, Arco Energía 2 SL, etc.), pertenecientes al grupo Repsol a través de su filial de renovables, Repsol Renovables S.L.U.
Técnicamente, Sigma suma una potencia total instalada de 204 MWp distribuidos en los cinco parques: Arco 1 y Arco 2 con 48,00 MWp cada uno; Arco 3 con 48,70 MWp; y Arco 4 y Arco 5 con 29,45 MWp y 29,54 MWp respectivamente — para un total de 203,69 MWp según la memoria oficial.
Las instalaciones ocupan una superficie catastral de unas 694,15 hectáreas, aunque la superficie efectiva ocupada por los parques es menor: alrededor de 362 hectáreas. Para acceder a las planta se hace atraves de varias carreteras comarcales de Cadiz. Por ejemplo, a las plantas Arco 1 y Arco2 se accede desde la carretera CA-3110, y a las plantas de Arco 1 y Arco 3 se puede acceder desde la carretera CA-9017. La parcela Arco 4 se accede directamente desde la carretera CA-9017.
En cuanto a su puesta en marcha, la producción de electricidad del proyecto Sigma comenzó a principios de 2024: el 3 de enero de 2024, Repsol anunció que las cinco plantas ya estaban conectadas a la red y en fase de producción.
La inversión total anunciada para su desarrollo ronda los 150 millones de euros. Se estima que Sigma generará unos 430 GWh al año, energía suficiente para abastecer a unos 43.000 hogares. Además, esta producción renovable permitiría evitar la emisión de unas 191.000 toneladas de CO₂ al año.
Características sobre la planta
- Dueño: Repsol
- Sujeto de Mercado: Repsol
Características técnicas
- Potencia fotovoltaica pico instalada: 203,69 MWp
- Potencia de acceso y conexión declarada en REE: 169,5 MW
- Superficie ocupación: 362,28 ha
- Conexión REE / tensión de evacuación: 30kV
- Subestación eléctrica elevadora: 30/132kV Valle 3
- Subestación eléctrica de transporte de REE (nodo evacuación): 400 kV Arcos de la frontera
- Tensión Vcc máx paneles: 1500 V
- Tensión Vac paneles: 565 V
- Potencia Módulos: 380 Wp
- Módulos solares: 536.026
- Tipo de panel: Modulos monocristalinos. Arco 1: 73.000 módulos fotovoltaicos, Arco 2 126.308 modulos de 380 Wp. Arco 4 y Arco 5: 81.732 modulos de 360 Wp.
- Tecnología seguidores: Sí
- Notas adicionales: Segduiores a un eje. Arco 4 tiene estructuras de 2Vx42. Seguidor Soltec SF7
- Conexión paneles: Arco 4 forman “strings” de 28 paneles
- Inversores: Arco 2 tiene 8 centros de potencia de 5.500 kVA de potencia con dos inversores de 2.510 kW cada uno. Arco 4 tiene centros de transformacion de 5.500 kVA con dos inversores de 2.510 kVAs cada uno del fabricante POWER ELECTRONICS (modelo HEC V1500-565V)
- Puesta en marcha: 2024
